Cro_Progキット

 Cypress社製マイコン "PSoC3","PSoC4","PSoC5LP"用プログラマ/デバッガです。

外観

Rev.6A1.0A
Cro_Prog.jpg using.jpg

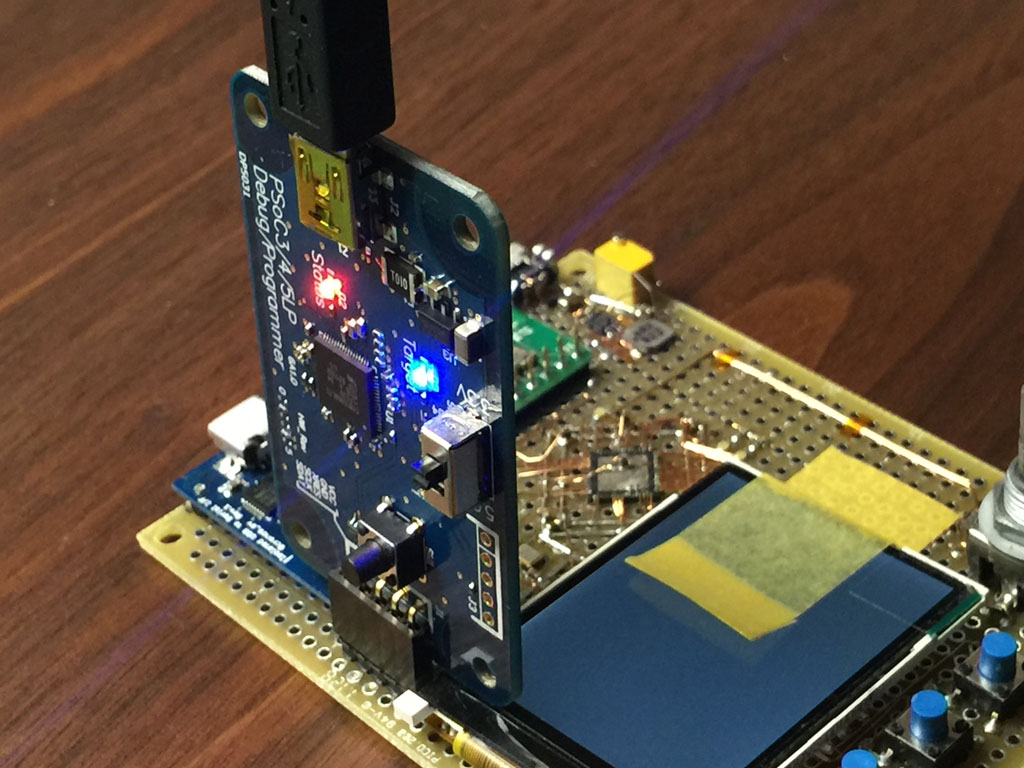

          利用シーン

特長

1. SWDインタフェース
  デバッグターゲット(PSoC)への接続は、SWDをサポートしています。
 PSoCの貴重なI/O資源の消費を最小限に、プログラム・デバッグが可能です。

2. 小型
  37x60mmの小さいボードの中に全ての機能が集約されています。
 Sick of Beige DP5031サイズに準拠しています。

3. LED
  USB接続(ターゲット接続)を示す通電LED、動作状態を示すステータスLEDが装備されています。

4. 2電源
  ターゲット用の電源は3.3V / 5.0Vを切り替えスイッチで選択する仕様となっています。

ハードウェア

1. ターゲット電源電圧
  3.3V / 5.0V (スライドswによる切替)

2. ボードサイズ
  37mm x 60mm

3. 鉛フリー
    部品実装に使用している半田は、SnAgCu系無鉛はんだです。

ファームウェア

1. ファームウェア更新

  Cypress Update Managerより、最新版にアップデートする事が可能です。

同梱品

1. ボード本体
2. ピンヘッダ(5ピンL型メス)
3. 説明リンクカード

公開資料


ボード ピンアサイン図
回路図
外形データ




このページはcronos_svによって製作されたものであり、著作権は cronos_svに帰属します。
当該頒布品を使用した実験等の中で当該頒布品に起因する問題が発生した場合、開発元であるcronos_svは一切の責任を問われないものとします。
当該頒布品には発熱部があります。 発熱部に触れた際の火傷、発熱部を火元とする発火等が発生した場合、開発元であるcronos_svは一切の責任を問われないものとします。
当該頒布品は耐放射線設計を考慮されたものではありません。
当該頒布品、その出力データについては、必ず別の手段で正当性を担保してください。
当該頒布品は出荷時に全数動作確認を行っております。 物の性質上、操作次第で簡単に破壊出来る事から交換は致しかねます。 ご了承ください。
