ニキシー管駆動用桁ドライバキット

 ニキシー管時計などを作る際に面倒な高圧部分を1ボードに纏めました
180V_1W高圧電源、ダイナミック点灯用の桁ドライバ (10桁分)が入っています。

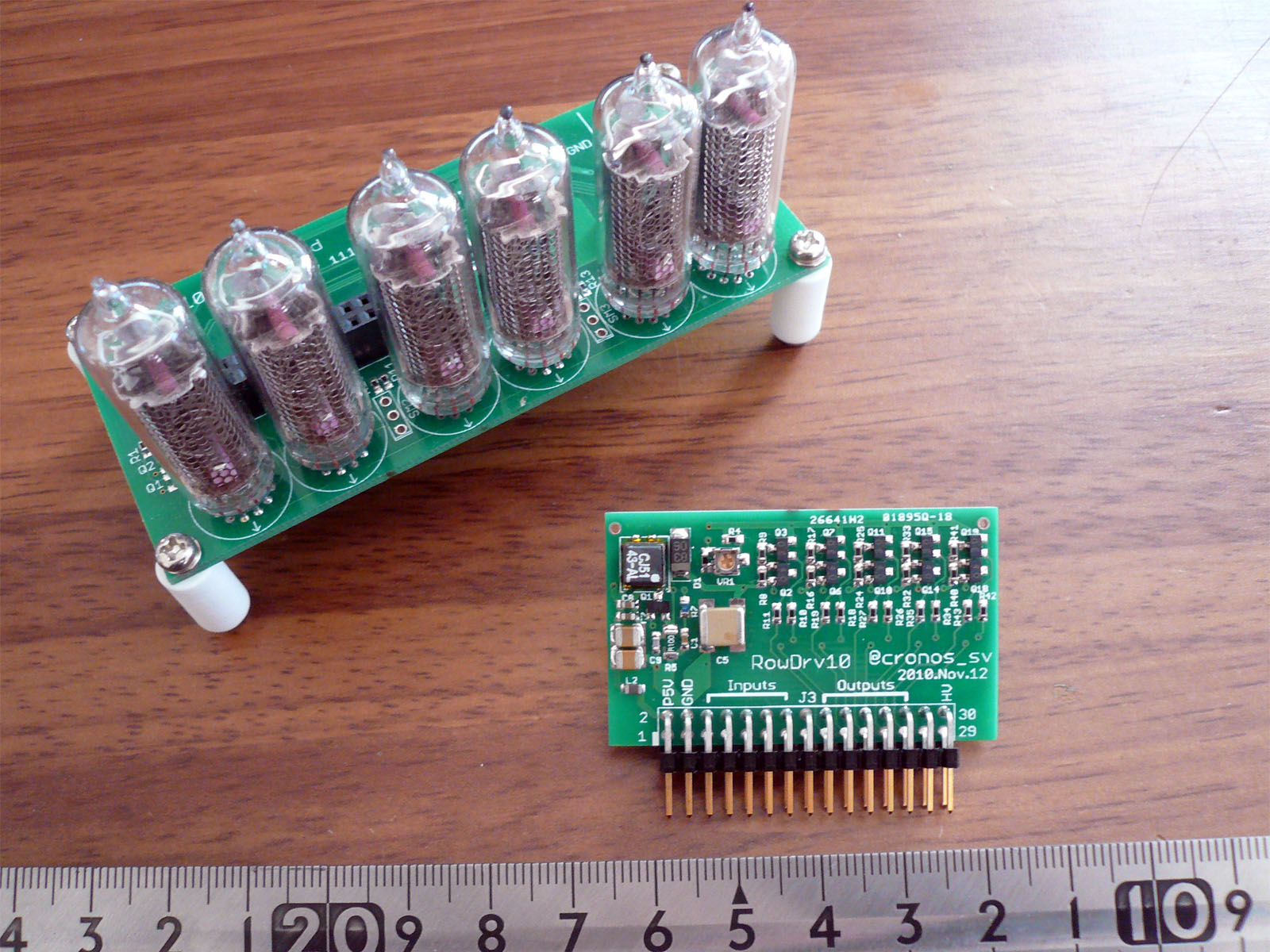

外観

Rev.1
※奥のニキシー管ボードは付属していません。

キット内容物

 1. 桁ドライバボード (x1ヶ)
 2. 組み立てマニュアルカード (x1ヶ)

仕様

・高圧電源部
 電源電圧:5V ±5%
 出力電圧:180V (微調整可能)
 出力電力:1W (max)
 変換効率:73% (max)

・桁ドライバ部
 入力電圧(VIH): 4.7~5.5V
 入力電圧(VIL): 0~0.8V
 出力電圧:0V (L入力) / 180V (H入力)

資料

回路図

・使用例
 ・6桁ニキシー管表 示器 (回路図  ,  アートワーク)
