お盆休みの1日目。
家の事もあらかた終わらせたので、材料が揃ってきたSW電源の
トランス巻きでも始めてみようと思う。

取り敢えず、初作は欲張らずに以下の仕様で製作してみる予定。
適当な球でアンプでも作ってみましょ。

入力：90〜120V
出力：400V 0.7A (280W)
スイッチング周波数：150kHz
方式：フォワード
巻線： Np:50t/0.5mmφx2 , Ns:175t/0.32mmφ

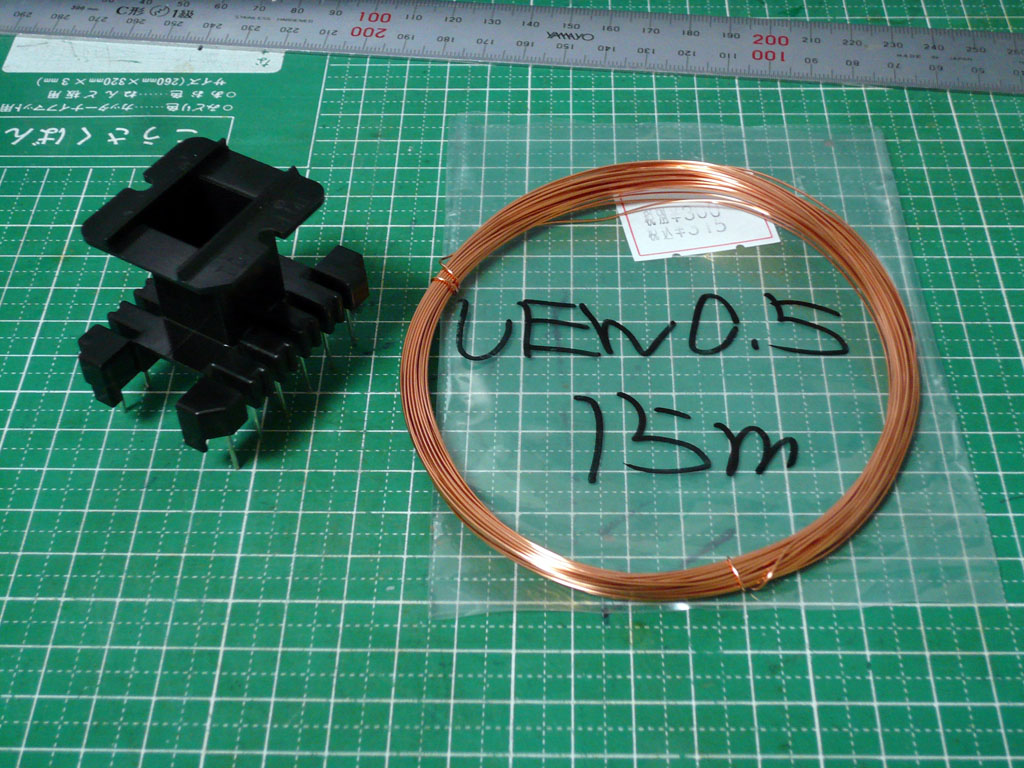

コア：PC40EI50-N (TDK) 瀬田無線にて購入

まずは1次側から。
データの通りで、50t巻きます。
倍電圧整流した電圧が掛かるので、300V位ですかね。

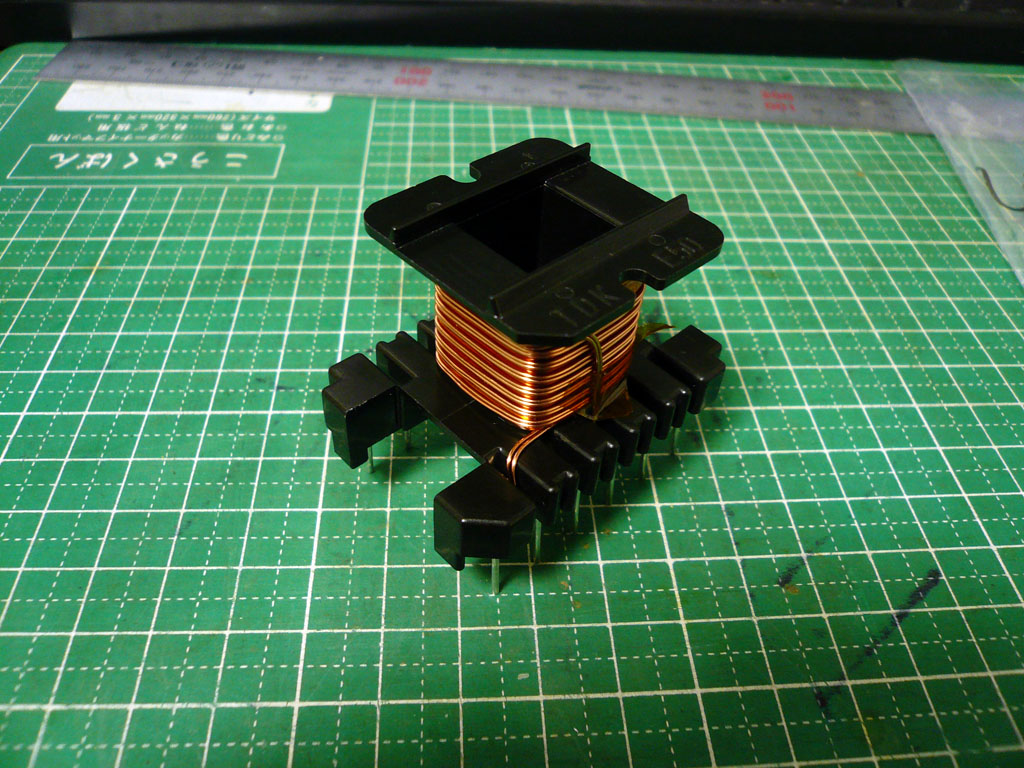

念のためポリイミドテープで層間絶縁をしながら巻き重ねます。
電流容量確保のため、0.5mmφを2本一緒に巻いて並列接続します。

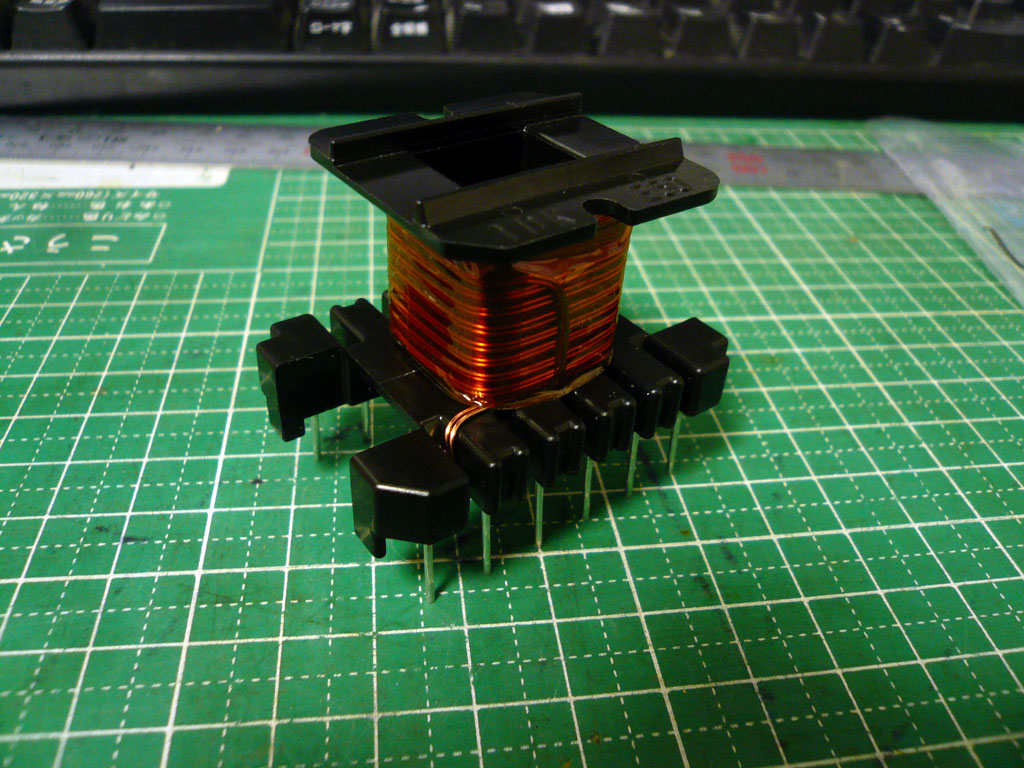

ボビンの全幅で、約20回巻く事ができました。
今回は50回なので都合1往復と1/4です。

2次側が来る最表層は、ポリイミドテープを3プライ巻きにしています。

これからリセット巻線を巻こうかな。
