テストプローブ

ボードの検査を自動化したくて、環境整備を行っています。
基板1枚ごとに手動で5ステップの操作を行っていました。

(ループバック接続、2次側電源OFF)
1. TeraTermを接続
2. PCからテキスト送る → 応答が無い事を確認
3. 2次側電源ON
4. PCからテキスト送る → 応答があり、同じキャラクタが帰って来る事を確認
5. 2次側電源OFF

ここまでを自動化。

あとは基板に信号を繋ぐテスト端子の整備だけ。
テストプローブを作るメーカさんは何社かあって、そこに作っていただく事も考えましたが、どうしてもお値段が…。

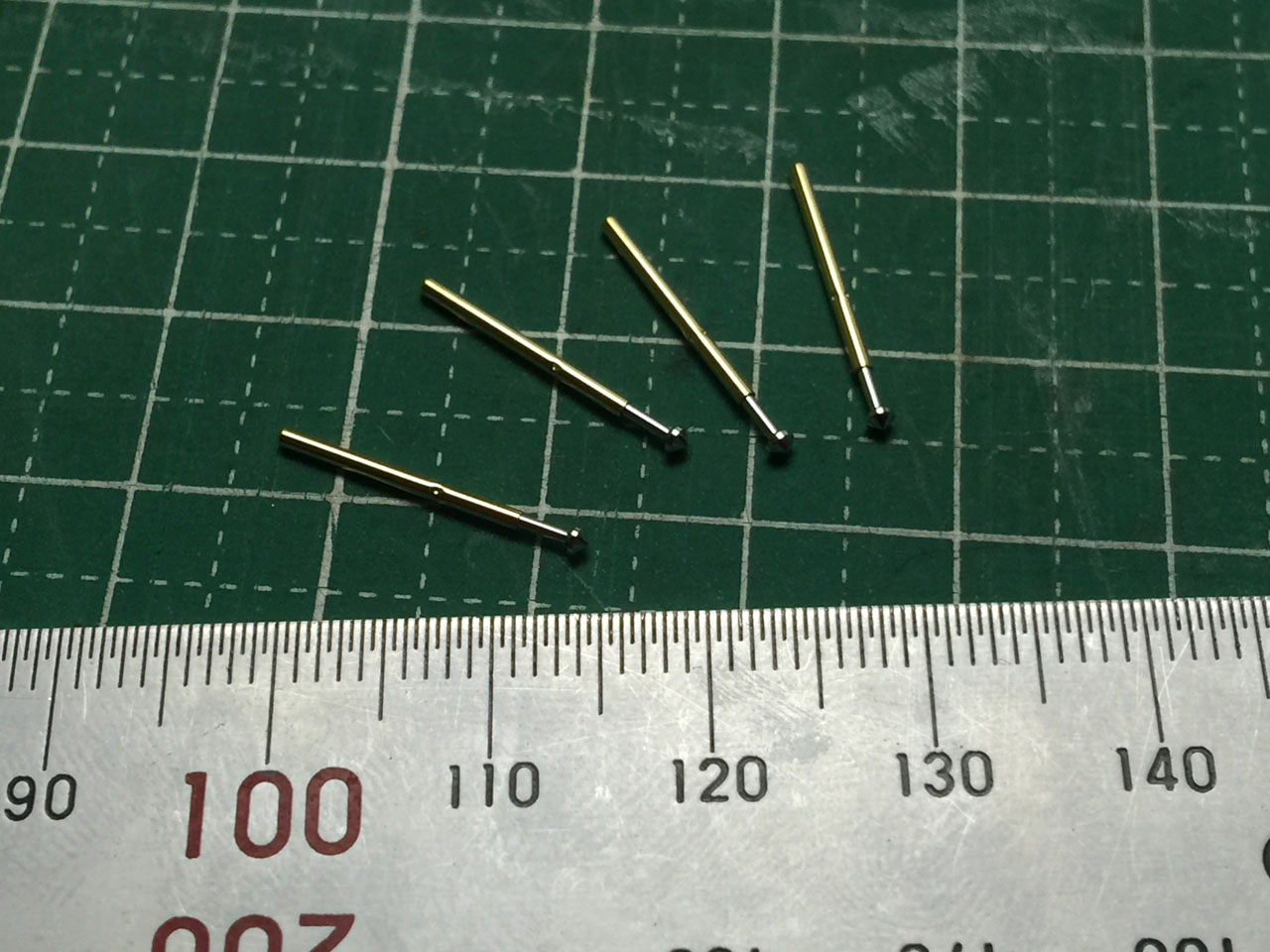

最近、amazonでポゴピン(スプリング付き端子)が売られていると教えて貰い

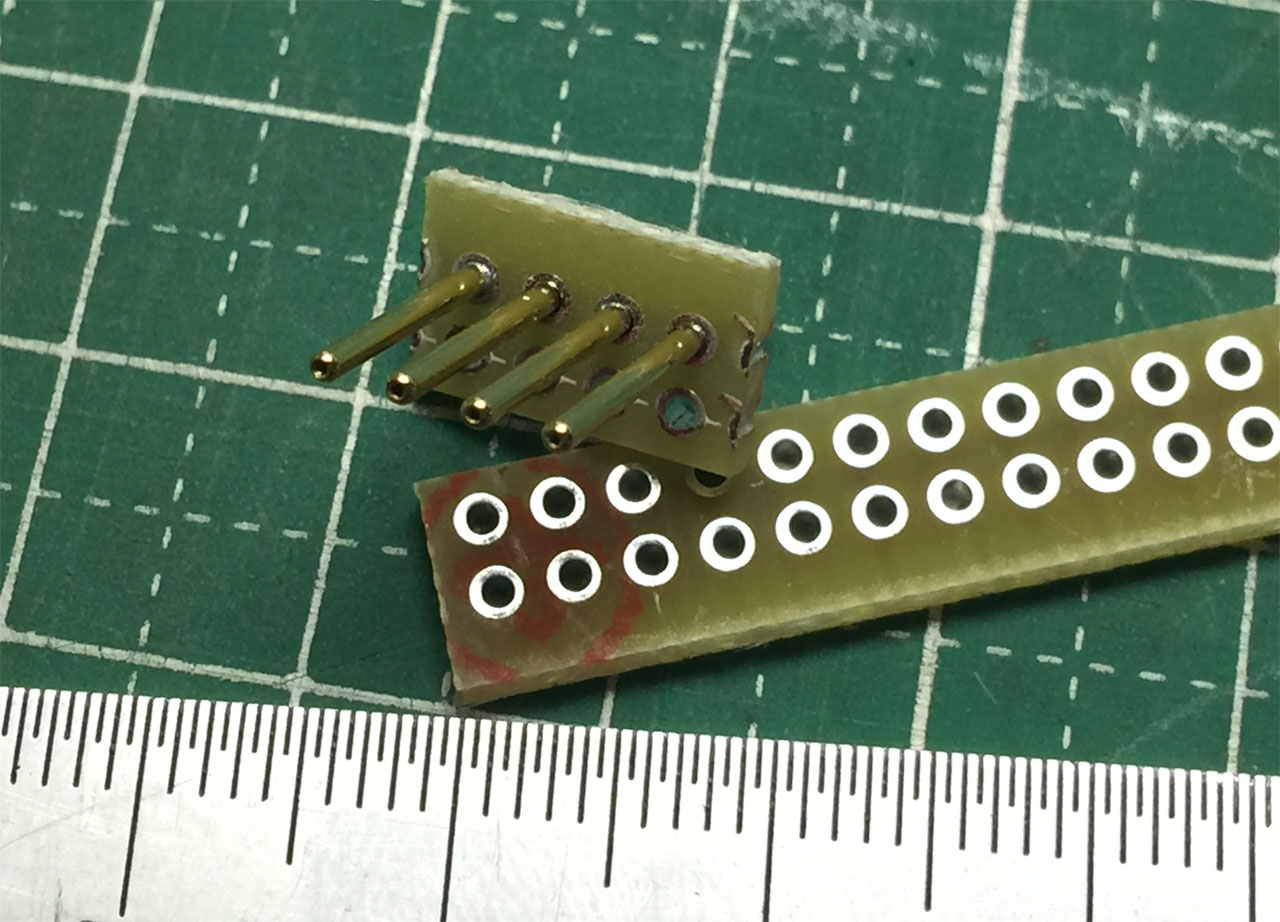

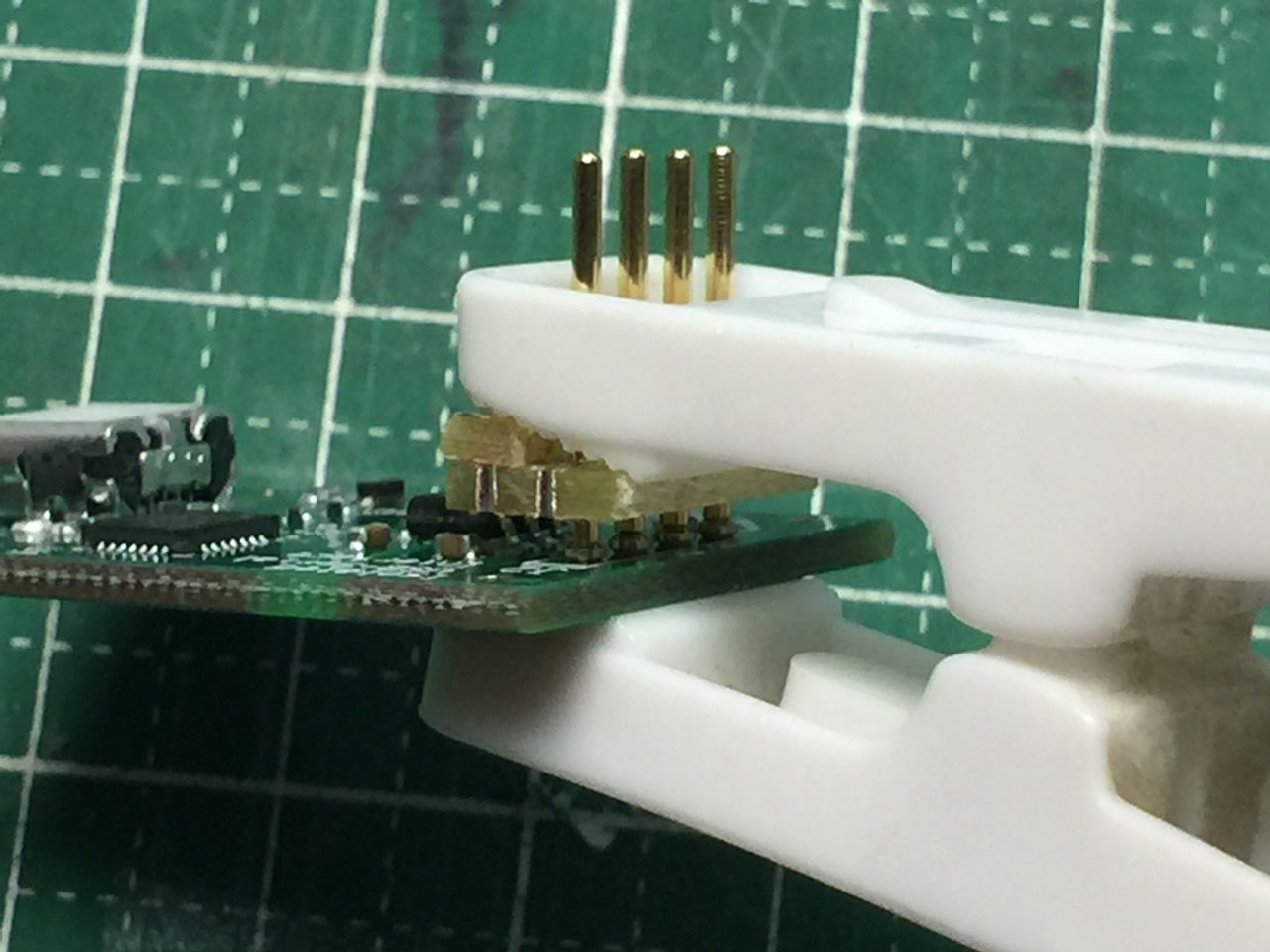

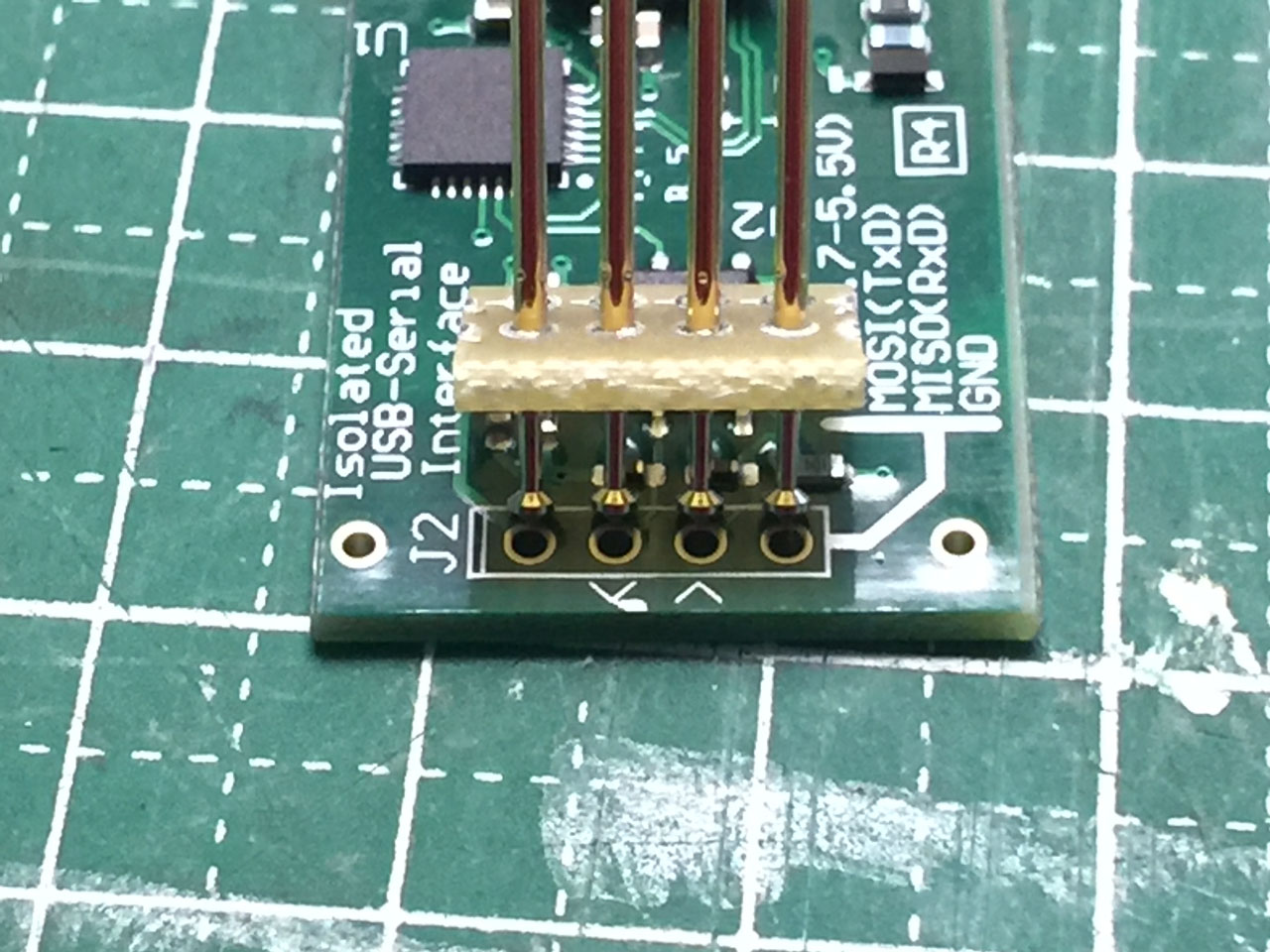

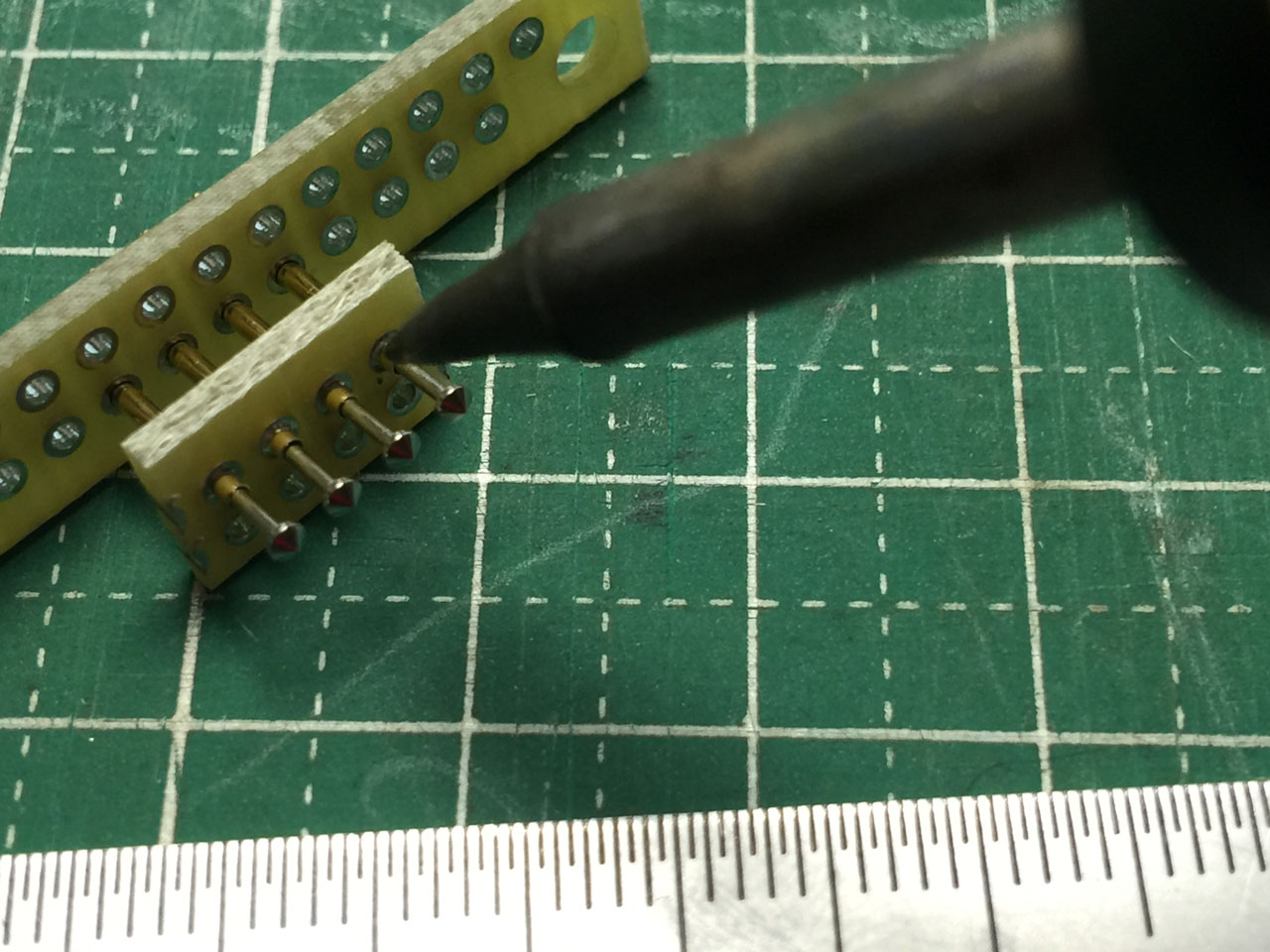

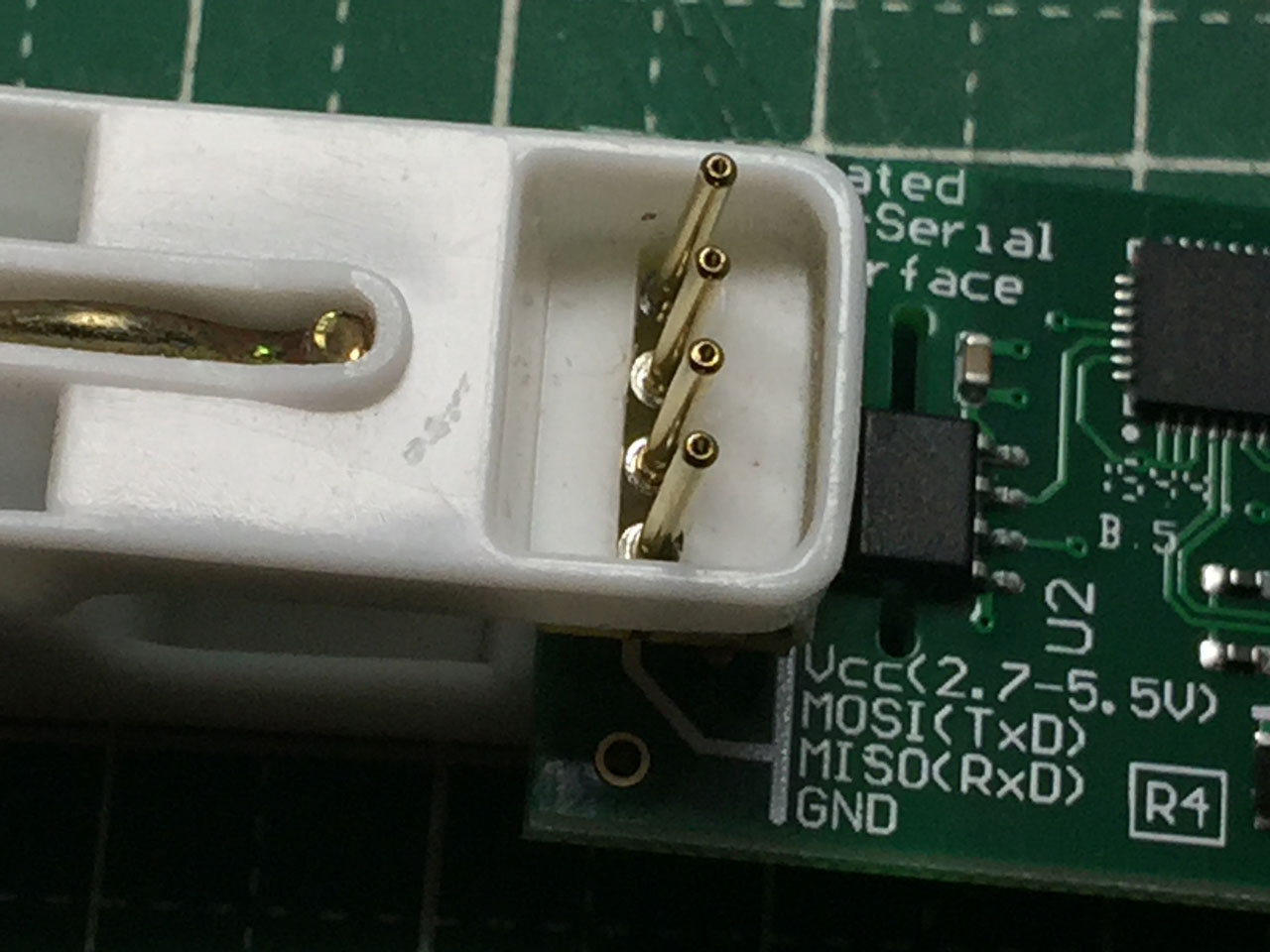

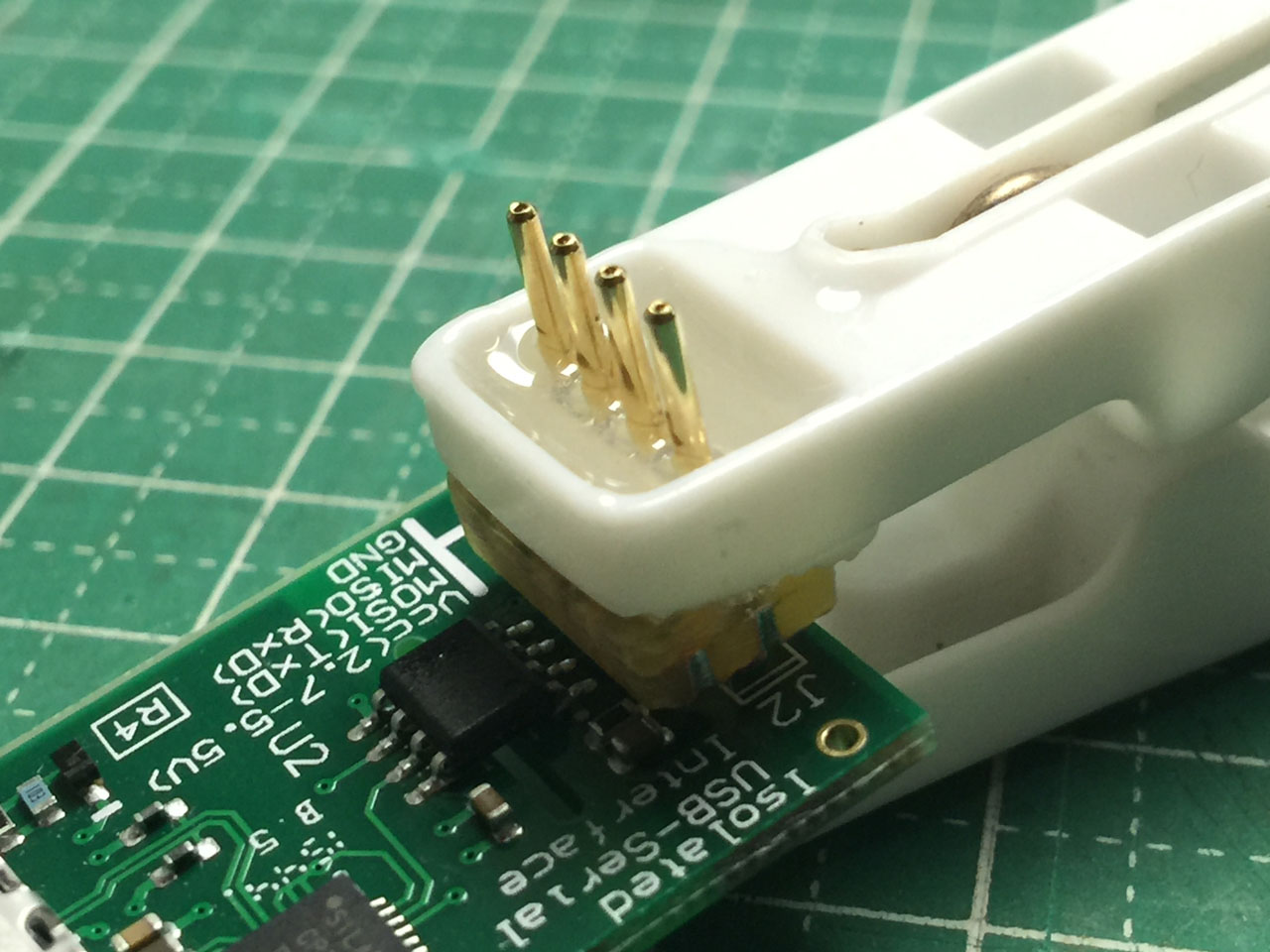

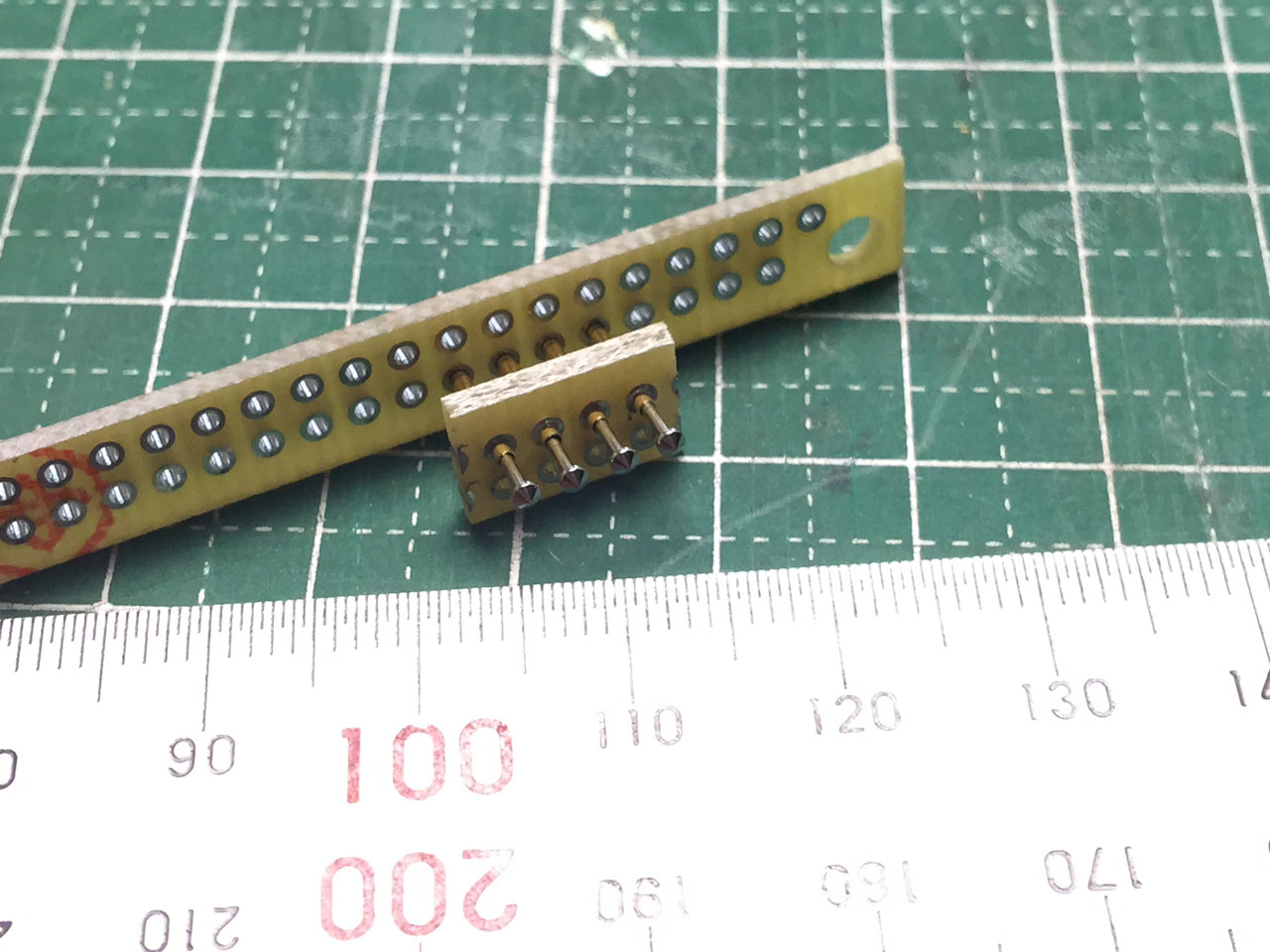

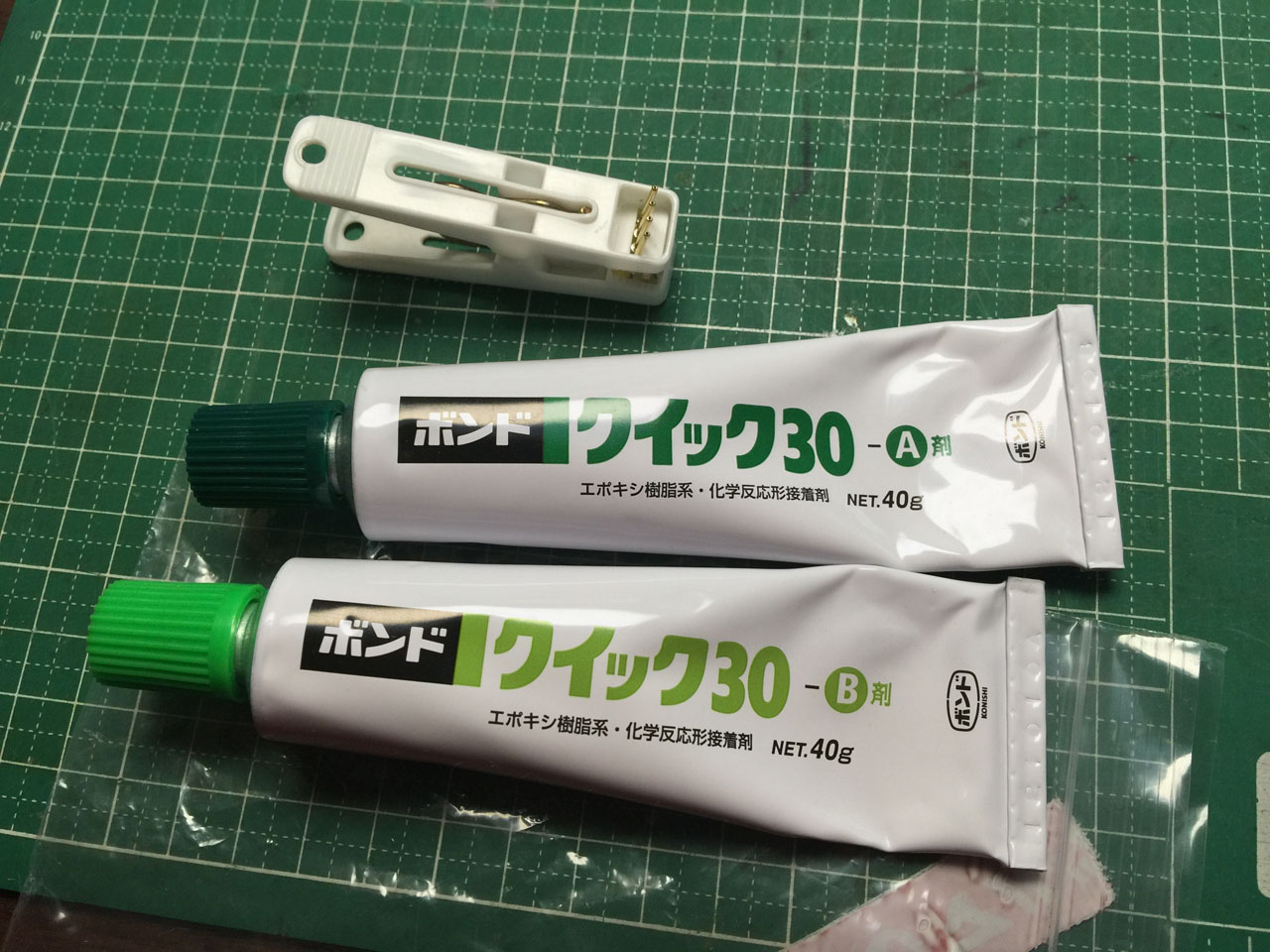

試しに調達してプローブを作ってみました。というのが今日の記事。
