昼休みにぼーっと、次の大会のネタを考えてました。
今度のテーマは”石+球”ですが、もう10年以上真面目に
トランジスタでのオーディオ帯の増幅回路なんて
設計してない事に今更気がつきましたよ。

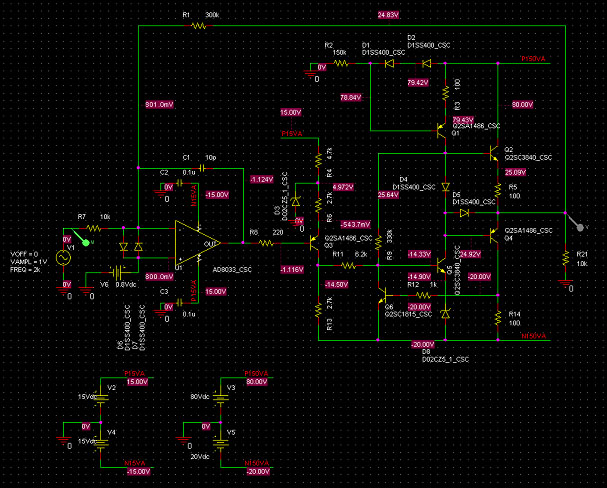

便利なものは使いたい人なので、OpAMPの電圧スイング範囲を
拡張する方針で回路を考えてみました。

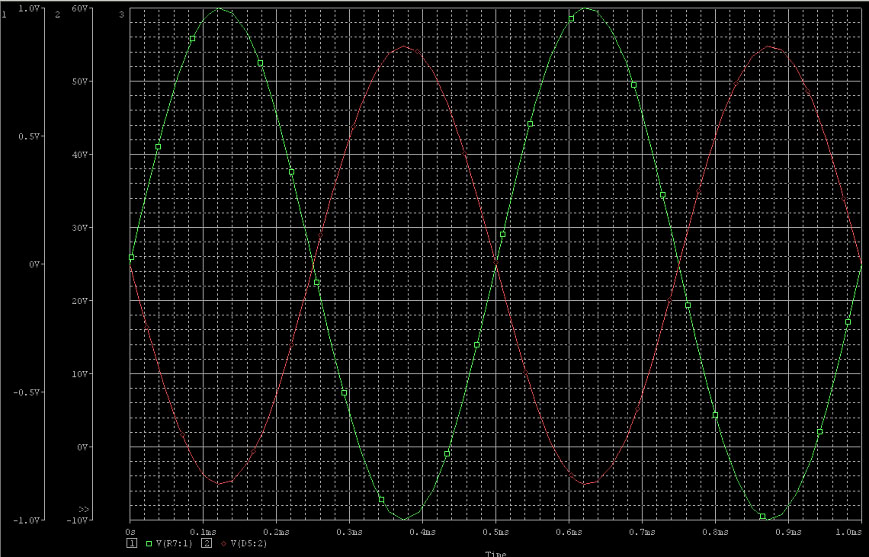

(右：1Vp-p入力で30Vp-p＠25Vバイアス付き、の図。)
これを球のグリッドに直に入れてやろうと。
とはいえ、コンプリメンタリの指定が有るTrなんて今時売ってるのかと
メーカのHPを見に行ってみたんですが、NECエレだけかな？
コンプリメンタリを明示してるのは。
どうやら秋葉でも入手可能っぽいので、これを使ってみようと。
PSpice上では動作しているように見えるけど
バラックで動作を見ないとどうにも。
三土会の時にでも部品買い集めてくるか。
お。問題なく”あんてな”の方で更新を捕捉出来ている模様。
よかよか。これで安心して寝られる。
バイアス付きＤＣアンプというところが面白そうですね。シングル動作かな？
コンプリパワーＴｒは東芝もあります。アキバで＠３００ぐらいで入手可。千石よりストアの方が安いです。
負荷電流が取れない問題は、やはり吐き出し側の電流制限によるものでした。
修正後は±500mA引いても波形は問題ないようです。
一部波形の肩が歪む現象が見られましたが、バイアス電流が足りなかった
ポイントを見つけ修正しています。
今回は4枚使うので、一度バラックで組んでから基板作ろう。
>バイアス付きＤＣアンプというところが面白そうですね。シングル動作かな？
いえ、これを4発使ってp-pにしてみます。
石の部分だけで十分パワー出るじゃない って指摘は禁止の方向で 🙂
>コンプリパワーＴｒは東芝もあります。アキバで＠３００ぐらいで入手可。
>千石よりストアの方が安いです。
そのようですね。そういえば秋月で買ってあったらしいコンプリは東芝の製品でした。
